新型组合式一次设备GIS
一次设备智能化概念：
一次设备的智能化就是在常规变电站运行监控系统的基础上增加监测反映设备运行状态和健康状况在线监测系统。
在线监测系统主IED（监测主机）接收各监测子IED设备数据，完成数据分析、诊断、存储功能，并将数据及诊断结果上传监控主站。
一次设备智能化意义：
传感器带宽
电流传感器带宽：1kHz～10MHz
采样频率
a）行波电流采样频率：2MHz～10MHz
b）工频电流采样频率：≥2kHz
测量范围
a）行波电流测量范围：5A～5kA
b）行波电流连续记录时长：≥1000us
c）工频电流测量范围：10A～10kA
d）工频电流连续记录时长：≥500ms
测量精度
a）行波电流测量精度：±10%
b）工频电流测量精度：±10%
c）系统时间标定精度：±0.1μs
电源耦合取电工作范围
最小导线负荷电流：20A
最大导线负荷电流：1500A
使用环境
a）环境温度：-20°C~+80°C
b）相对湿度：1%～100%；
c）最大风速：诊断装置在阵风不大于45m/s条件下应正常工作；
d）海拔高度：≤5500m；
外观结构
a）诊断装置应具有较强的环境适应性，具备防雨、防潮、防腐蚀、抗振、防雷、防电磁干扰等性能；
b）诊断装置应符合外壳防护等级IP65的要求；
c）诊断装置的外壳应采用金属铝材质，应能满足220kV电压等级电晕放电的要求；
d）诊断装置应适用于各种型号导线；
寿命要求
设备免维护时间：> 5 年；
智能一次设备智能一次设备
变电站常见的一次设备有：

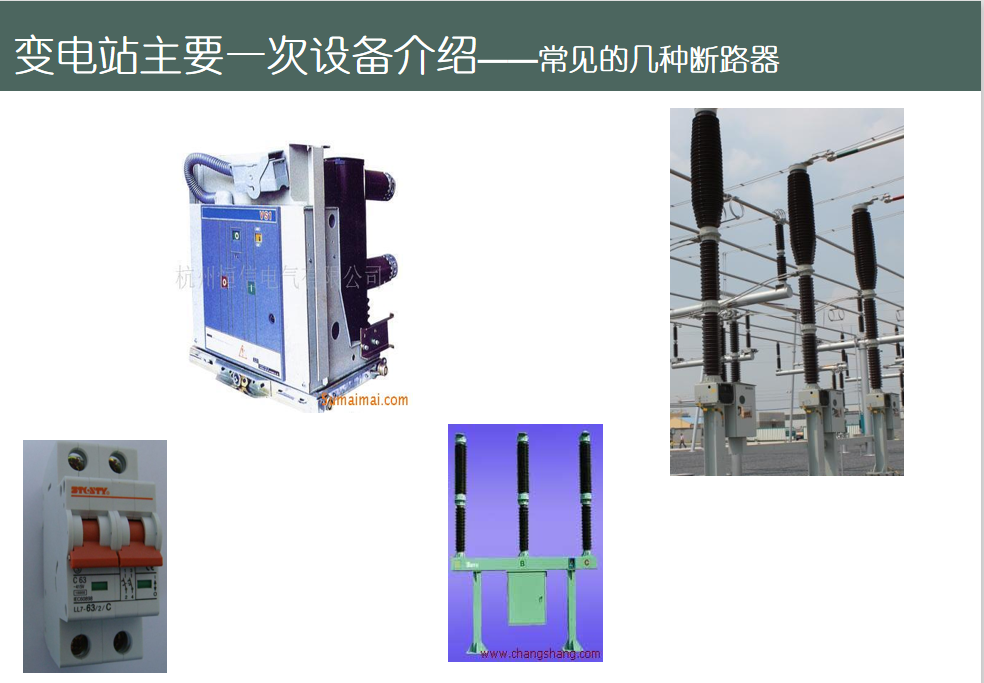

断路器
断路器
接地开关
电容器
高频阻波器
结合滤波器
耦合电容器
串联电容器
并联电抗器
无功补偿电容器组
互感器
新型组合式一次设备GIS
一次设备智能化概念：
一次设备的智能化就是在常规变电站运行监控系统的基础上增加监测反映设备运行状态和健康状况在线监测系统。
在线监测系统主IED（监测主机）接收各监测子IED设备数据，完成数据分析、诊断、存储功能，并将数据及诊断结果上传监控主站。
1.在常规变电站运行监控的基础上完善了变电站设备的监控措施；
2.提高了变电站一次设备的监控质量；
3.为设备状态检修和变电站远方巡视提供技术依据。
变电站一次设备智能化——常见设备智能化举例
断路器智能化
1.分合闸线圈监测：分合闸波形数据；分合闸时间数据；三相同期数据；
2.触头机械特性监测：行程曲线数据；分合闸速度数据；
3.储能电机监测：储能电机运行电流数据；储能电机运行状态数据；
4.气室局部放电监测：监测最大放电量、单位时间放电次数和放电相位
5.SF6密度微水监测。
避雷器智能化：
1.避雷器泄漏电流
2.避雷器放电次数
变压器智能化：
1.变压器油在线监测：H2、CO、CH4、C2H6、C2H4和C2H2、CO2和微水数据
2.局放在线监测：监测最大放电量、单位时间放电次数和放电相位
3.铁芯接地电流在线监测：铁芯接地电流
4.绕组温度在线监测：绕组温度
5.套管在线监测：介损、等值电容和泄露电流。
高压开关柜智能化
1.断路器真空度监测
2.主要导流体温度监测
线路分布式故障装置
线路分布式故障装置
电流传感器带宽：1kHz～10MHz
采样频率
a）行波电流采样频率：2MHz～10MHz
b）工频电流采样频率：≥2kHz
测量范围
a）行波电流测量范围：5A～5kA
b）行波电流连续记录时长：≥1000us
c）工频电流测量范围：10A～10kA
d）工频电流连续记录时长：≥500ms
测量精度
a）行波电流测量精度：±10%
b）工频电流测量精度：±10%
c）系统时间标定精度：±0.1μs
电源耦合取电工作范围
最小导线负荷电流：20A
最大导线负荷电流：1500A
使用环境
a）环境温度：-20°C~+80°C
b）相对湿度：1%～100%；
c）最大风速：诊断装置在阵风不大于45m/s条件下应正常工作；
d）海拔高度：≤5500m；
外观结构
a）诊断装置应具有较强的环境适应性，具备防雨、防潮、防腐蚀、抗振、防雷、防电磁干扰等性能；
b）诊断装置应符合外壳防护等级IP65的要求；
c）诊断装置的外壳应采用金属铝材质，应能满足220kV电压等级电晕放电的要求；
d）诊断装置应适用于各种型号导线；
寿命要求
设备免维护时间：> 5 年；
